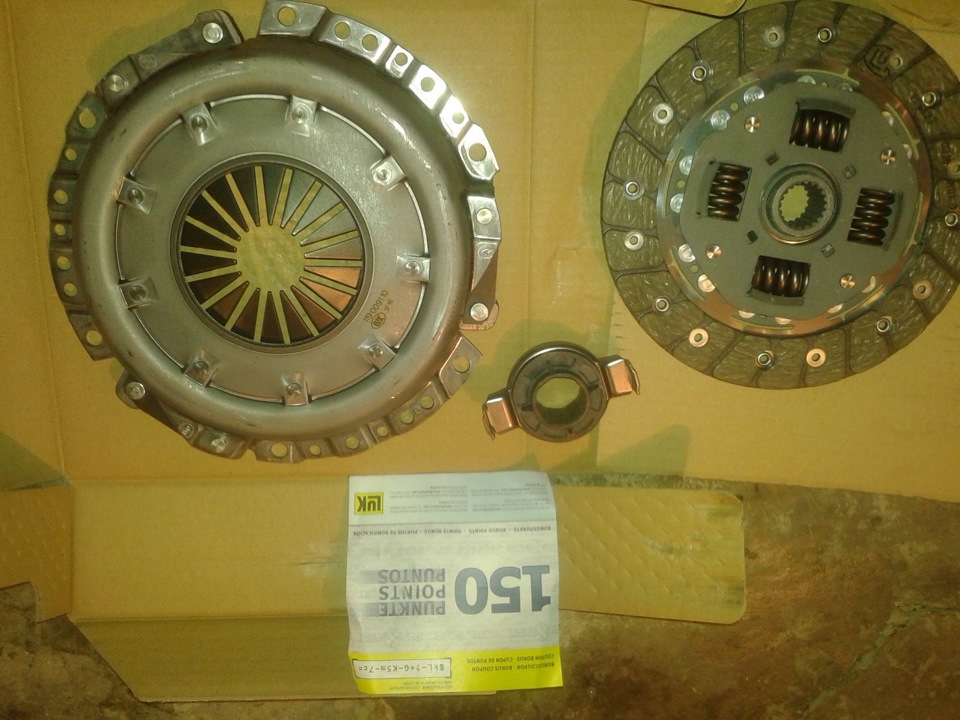

Диск сцепления в сборе

Сцепление является одной из составляющих трансмиссии автомобиля. При поломках этой системы дальнейшее движение затрудняется, иногда машина глохнет, а иногда просто не едет при нажатии на педаль акселератора. Рассмотрим, как произвести диагностику и замену элементов сцепления автомобиля ВАЗ 21099 своими руками.

Поломки системы сцепления ощущаются мгновенно, вот список основных симптомов.

  1. Во время движения на подъем при нажатии педали газа машина не едет, несмотря на все увеличивающиеся обороты двигателя.
  2. При движении по прямой значительно увеличивается время разгона, мотор часто перегревается, повышается расход горючего.
  3. Во время остановки при одновременном нажатии на педаль тормоза и сцепления глохнет двигатель.
  4. С трудом и хрустом включаются и выключаются передачи при движении автомобиля. При выключенном двигателе они переключаются без труда.
  5. Утром при попытке завести автомобиль стартер с трудом крутит маховик, несмотря на выжатую педаль сцепления, а после завода мотор тяжело работает и через некоторое время глохнет.
  6. Возникает шум при нажатии на педаль.
  7. Во время переключения скоростей машина совершает рывок, иногда после него глохнет мотор.
  8. Педаль выключения сцепления нажимается с трудом.
  9. Полный ход педали превышает 16 см.

Содержание


Причины и исправление неисправностей

Установка диска на автомобиль

Установка диска на машину

1 и 2 симптомы указывают на критический износ ведомого диска сцепления либо загрязнение его моторным маслом, натекшим из блока цилиндров или КПП из-за прохудившихся сальников этих агрегатов. Для более точного определения причины достаточно просто заглянуть в моторный отсек и посмотреть в окошко на крышке корпуса сцепления. Если на зубцах маховика присутствуют следы масла, значит, придется менять сальники. Если следов масла нет — требуется замена ведомого диска сцепления.

3, 4 и 5 симптомы указывают на неполное выключение механизма. Это происходит при поломке деталей привода, деформации ведомого и нажимного дисков, обрыве троса и неправильной регулировке привода сцепления ВАЗ.

6 симптом говорит о поломке пружин демпфера либо об изнашивании выжимного подшипника. 7 симптом свидетельствует о заклинивании ступиц колес на шлицах вала КПП. Их просто необходимо снять, почистить и смазать. 8 и 9 симптом указывают на то, что необходима замена троса и регулировка привода. Замена сцепления в сборе осуществляется также после покупки подержанного автомобиля.

Регулировка привода сцепления ВАЗ 21099 — очень простая процедура, выполняется она так.

  1. Сначала нужно взять линейку и измерить расстояние, на которое перемещается педаль при нажатии. Если оно меньше 12,5 или больше 13,5 см, приступаем к регулировке.
  2. Заглядываем в моторный отсек, снимаем аккумулятор, находим место, где трос проходит через кронштейн коробки переключения передач (рядом с катушкой зажигания). С обеих сторон кронштейна он закреплен регулировочными гайками.
  3. Если нам нужно увеличить ход педали, поворачиваем по часовой стрелке гайку, находящуюся ближе к салону автомобиля. Если же наоборот, необходимо уменьшить ход, поворачиваем по часовой стрелке гайку, которая ближе к переднему бамперу.
  4. Снова измеряем расстояние линейкой: если оно в рекомендованных пределах, регулировка завершена.

Замена троса — тоже не очень сложная задача.

  1. Открываем капот, откручиваем регулировочные гайки.
  2. Вынимаем трос из кронштейна КПП.
  3. Снимаем его с вилки сцепления.
  4. Перемещаемся в салон, сбиваем стопорную шайбу с пальца педали и снимаем наконечник троса.
  5. Вытаскиваем резиновую прокладку из щита передка со стороны моторного отсека и вынимаем наконечник наружу.

Трос снят, теперь устанавливаем новый в обратном порядке. После установки снова требуется регулировка.


Сложные процедуры

Замена сцепления на ВАЗ 2108-21099 — процесс трудоемкий и долгий. Для его осуществления сначала нужно снять коробку переключения передач. После того как КПП снята, можно приступать к следующим операциям.

Замена тросика 09

Замена тросика сцепления

Замена вилки и выжимного подшипника.

  1. Снимаем при помощи отвертки защитный чехол вилки.
  2. Откручиваем болты крепления корзины сцепления и снимаем ее.
  3. Отжимаем при помощи отвертки пружину с лапок муфты выжимного подшипника.
  4. Снимаем подшипник.
  5. Снимаем пружину.
  6. Откручиваем 3 болта и снимаем направляющую втулку подшипника.
  7. Цепляем отверткой за специальный выступ и снимаем пластмассовую втулку вилки.
  8. Выводим ось вилки из опорной втулки и вынимаем ее из корзины.

Разборка завершена, теперь устанавливаем новые детали в обратном порядке. При установке необходимо смазать втулки вилки смазкой ШРУС-4.

Замена сцепления.

  1. Для начала снимаем корзину и стопорим маховик.
  2. Откручиваем 6 болтов крепления кожуха к маховику.
  3. Аккуратно снимаем кожух сцепления вместе с ведомым диском, придерживая его рукой.
  4. Осматриваем все детали на предмет трещин и износа. Бракованные детали заменяем.
  5. Собираем все в обратном порядке.

Несколько полезных советов.

  1. Ведомый диск нужно устанавливать менее выпуклой стороной к маховику.
  2. При снятии и установке дисков сцепления необходимо использовать специальную оправку, вставляя ее на место первичного вала КПП. Если у вас нет такой оправки, можно заменить ее старым первичным валом, который приобретается в любом пункте утилизации старых машин.
