  • 14.03.2008 09:34

    Причина.
    Появилось масло на прокладках свечных колодцев и на высоковольтных (ВВ) проводах (та часть, что вставляется в колодец). В Усере за замену и материалы попросили около 3000-4000 рублей.
    Решил делать сам. Качественнее и для развития. Забегая вперед, процедура оказалась очень простой. Как-то, проделавшие эту процедуру писали, что потом масло текло через прокладки клапанных крышек. Смею предположить, что это от не соблюдения момента затяжки. У меня ничего не течет уже 4000 км.
    Инструмент.
    - Торцевые головки.
    - Динамометрический ключ.
    - Плоскогубцы.
    - Тряпки.
    - Средство для очистки двигателя (снаружи).
    - Очиститель тормозов.
    - Очень желателен компрессор.
    - Щетка для мытья посуды.
    Расходники.
    По FAST определил какие там есть прокладки. Заказал через exist.
    Прокладки свечных колодцев 10966-AA000, 4 штуки, 161,12 р.
    Прокладки клапанных крышек 13294-AA053, 2 штуки, 515,04 р.
    Прокладки болтов 13271-AA071, 10 штук, 301,20 р.
    Прокладка заливной горловины 80692-3060, 1 штука, 25,85 р.
    Собственно замена.
    1. Снять аккумулятор. Первой снимаем клемму -.
    2. Отключаем разъемы двигателей бачка омывателя и вытаскиваем его. Шланги не отсоединял - просто положил на крыло (через тряпочку).
    3. Снимаем весь пластиковый впуск до корпуса воздушного фильтра.
    4. Отмываем крышки очистителем двигателя. Просто распыляете и ждете пять минут. Щеткой для мытья посуды проходим по периметру клапанных крышех чтобы убрать весь песок и грязь. Смываем все водой. Если есть компрессор, то продуваем все, что можно. Высушиваем все в районе клапанных крышек. если компрессора нет, то вытираем тряпками и ждем когда высохнет.
    5. Вытаскиваем ВВ провода из колодцев. Протираем их тряпочкой, смоченной силиконовой смазкой. Продуваем колодцы компрессором.
    6. Снимаем шланги вентиляции картерных газов с клапанных крышек.
    7. Левая (по ходу движения автомобиля) крышка крепится пятью болтами. Правая - шестью. Шестой со стороны кожуха ремня ГРМ. Откручиваем все.
    8. Удаляем прокладки клапанных крышек с обеих ГБЦ (2 штуки). Удаляем прокладки свечных колодцев с колодцев (4 штуки). Удаляем прокладки болтов (10 штук) с клапанных крышек плоскогубцами.
    9. Откручиваем заливную горловину. Моем ее средством для двигателя. Высушиваем и меняем прокладку на новую.
    10. Моем клапанные крышки очистителем тормозов. Сушим компрессором. Протираем тряпкой, смоченной очистителем тормозов, те поверхности ГБЦ, к которым прилегали прокладки клапанных крышек.
    11. Прикручиваем заливную горловину с усилием 6,4 Нм к клапанной крышке (до прикручивания крышки к ГБЦ).
    12. Надеваем прокладки свечных колодцев "юбкой" к себе. Без фанатизма но до конца.
    13. Вставляем прокладки клапанных крышек в клапанные крышки. Не ошибетесь - геометрия очевидная.
    14. На все болты (кроме шестого на правой крышке) надеваем прокладки болтов металлом к головкам.
    15. Надеваем крышки. Пальцами "наживляем" болты.
    16. Крутим до упора (без усилий).

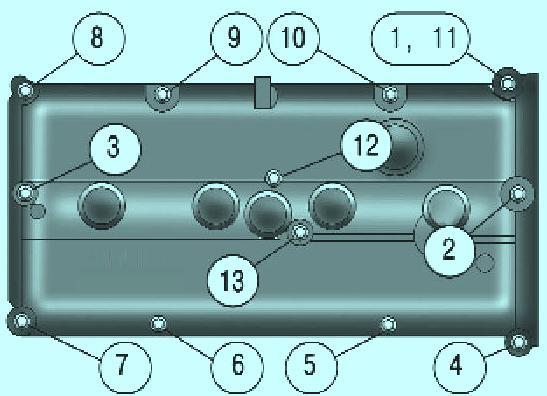

    17. Выставляем ограничитель момента на 5,0 Нм. Закручиваем по чуть-чуть по очереди. И окончательно протягиваем с указанным усилием.
    18. Надеваем шланги вентиляции картерных газов.
    19. Устанавливаем ВВ провода.
    20. Устанавливаем пластиковый впуск.
    21. Подключаем двигатели омывателя, предварительно набив разъемы литолом.
    22. Устанавливаем аккумулятор. Первой надеваем клемму +.
    Все.
    Особенности.

    - Эту процедуру лучше совместить с заменой масла. Хотя где-то писалось, что масло не выливается (если дать ему стечь минут 30 после остановки двигателя).
    - Все откручивается через верх влево.
    - ВВ провода правые и левые - разной длины.
    - Болты разной длины - запоминайте кто откуда. Три коротких и два длинных.
    - Никакая грязь не должна попасть внутрь, под клапанные крышки.
    - Крышками лучше заниматься по очереди.
    - Поскольку немного масла стечет после снятия крышек на выпускной коллектор, после запуска двигателя обязательно пойдет легкий дымок. Минут пять.
    Результат.

    Два часа времени и 1003,21 р. Все просто. Но требует аккуратности.

    Миниатюры Миниатюры

    Legacy BH5
    __________
    Продаю авто 10628965.drom.ru

  • 14.03.2008 09:36

    Продолжение.

    Миниатюры Миниатюры

    Legacy BH5
    __________
    Продаю авто 10628965.drom.ru

  • 14.03.2008 09:47

    Респект Вам.

  • 14.03.2008 10:00

    А я сразу и зазоры бы клапанов выставил, на самом деле плёвая работа и 2 часа времени.

    Boxer InSide

  • 14.03.2008 10:03

    Сообщение от CyberArmy Посмотреть сообщение

    А я сразу и зазоры бы клапанов выставил, на самом деле плёвая работа и 2 часа времени.

    Согласен :) Сам об этом думал. Не знаю, как :)

    Legacy BH5
    __________
    Продаю авто 10628965.drom.ru

  • 14.03.2008 10:35

    Молодец, Саша!!! Как всегда, всё доходчиво и с иллюстрациями... Спасибо!!!

    Sub-Leg-Wag-Brig 12.2001
    Восходящее солнце-символ этой страны.
    Хорошо быть японцем-молодцы пацаны!

  • 14.03.2008 10:58

    Скажите, а на турбоеже (EJ208) процедура не сложнее описанной?

  • 14.03.2008 12:30

    Сообщение от Nodachi Посмотреть сообщение

    Скажите, а на турбоеже (EJ208) процедура не сложнее описанной?

    Извините, но не смогу Вам подсказать :( Не знаю. Судя по тому, что свечи не удобнее меняются, может и с крышками какие-то нюансы... Думаю, стоит дождаться мнения гуру. Либо пришлите фото, как у Вас это выглядит. Так мне легче будет...

    Legacy BH5
    __________
    Продаю авто 10628965.drom.ru

  • 13.06.2008 12:18

    А куда делись фотографии?

  • 13.06.2008 13:45

    А куда делись фотографии? Подтверждаю!
    Фоток чёт нет!

    Lancaster'98 EJ254-был
    Suzuki GV'08 J24B-была
    Pajero Sport'08 6G72-был
    Suzuki GV'12 J24B-есть

  • 13.06.2008 16:20

    Точно нет,а хотелось бы.Пригодиться.

  • 13.06.2008 19:14

    ...хм.... фоток нету (((

    ТУРЫ ПО ВСЕМУ МИРУ
    asz555.narod.ru
    видеорегистраторы
    кинопортал kinoclub.pro

  • 14.06.2008 20:08

    Да у меня чё то многие фотки не открываются. Я думал это у меня глюк.

  • 27.06.2008 03:26

    Огромное спасибо!!! Давно хотел этим заняться, но всё лезть не решался.....

    ы

  • 27.06.2008 05:29

    Сообщение от Nodachi Посмотреть сообщение

    Скажите, а на турбоеже (EJ208) процедура не сложнее описанной?

    На 254 не сложнее, чем на авторском. А 254-ый тоже DOSH. Так что можно и самому выполнить процедуру.

    BP-5 GT '03, AT, со сmранной надписью "Region27" на корме

  • 27.06.2008 05:32

    А Автор топика технологические заглушки р/валов на задней стороне головок на герметик не пересаживал? Или пока не текут? Или их там нет?

    BP-5 GT '03, AT, со сmранной надписью "Region27" на корме

  • 27.06.2008 05:49

    Герметиком ничего не нужно смазывать при замене прокладок?
    ЗЫ: Тему в ФАК надо!

    Последний раз редактировалось boltun; 27.06.2008 в 05:53.

    Нас невозможно сбить с пути, нам все равно куда идти (с)

  • 27.06.2008 06:07

    Делали тоже самое перед Новым Годом...
    Только еще и клапана отрегулировали... Делали вдвоем (я - принеси-подай :) ), с 11 до 1 часу ночи, с разговорами и перекурами))).

    Спать на работе-грех! Не для того Вам дан бесплатный интернет
    Subaru Legacy Outback H6 2001 USA

  • 15.07.2008 16:12

    На своем EJ201 слева менял три раза, справа один раз. Первый раз все четыре по причине подтекания масла, делал в Плеяде. Второй раз удивлялся в Плеяде - недавно меняли и снова течет, заменили бесплатно со словами "Если снова будет течь - менять клапанную крышку". Через энный промежуток снова слева подтекает масло. Купил крышку, менял сам в точности так, как описано. Сложного нет, разве что неудобно некоторые болты крутить.
    Результат замены крышки подтвердил слова мастера из Плеяды - визуально по крышке не определить, но замена результат дает. Несколько десятков тысяч км после смены и все нормально до сих пор.

  • 23.07.2008 17:17

    Опишите процедуру регулировки зазоров, пожалуйста!

    Сообщение от zer14 Посмотреть сообщение

    Делали тоже самое перед Новым Годом...
    Только еще и клапана отрегулировали... Делали вдвоем (я - принеси-подай :) ), с 11 до 1 часу ночи, с разговорами и перекурами))).

    Герметиков никаких не нужно.

    Legacy BH5
    __________
    Продаю авто 10628965.drom.ru
