Общие характеристики вальмовых и полувальмовых крыш

вальмовая крыша

Классический вариант вальмовой крыши в основном использовался на высотных зданиях, поэтому практически все многоэтажки имеют именно такой тип кровли. В последнее время вальмовые и полувальмовые конструкции стали применять и в частном домостроении, их непростая конфигурация позволяет подчеркнуть индивидуальность дома посредством оригинальных архитектурных решений.

По типовой схеме вальмовая крыша состоит двух скатов трапециевидной формы, они составляют основную часть крыши и двух треугольников, представляющих собой некое подобие наклонного фронтона. Несколько экстравагантнее смотрятся полувальмавая кровля, как правило, у них поверхность скатов имеет переменный угол наклона, что придает строению дополнительной выразительности. Однако за привлекательный вид приходится расплачиваться увеличением количества стыковых соединений в кровельном покрытии и усложнением стропильной конструкции в целом.

В современном строительстве для возведения стропильной системы данного типа крыш применяются конструкции из различных материалов. Это могут быть деревянные фермы, сборка которых производится из готовых комплектов прямо на стройплощадке, такой способ монтажа существенно снижает сроки строительства и трудоемкость. Так же активно стали применять легковесные конструкции из металлопрофиля, процесс сборки каркасов из подобных конструкций прост и не требует специальных навыков. Несмотря на то, что такие крыши прочны, долговечны и практичны, из-за высокой стоимости широкого распространения они не получили. Поэтому чаще всего застройщики останавливается на проверенном временем варианте, изготовлении стропил из обычного пиломатериала 1 – ого, 2 – ого сорта.

Инструменты для монтажа вальмовых крыш

Набор инструментов будет во многом зависеть от конструктива крыши. Помимо стандартных молотков, ножовок, разметочной шнуровки, шаблонов, рулетки, степлера, уровня и нестандартных приспособлений, для сборки ферм, понадобится домкрат и подкладочная металлическая пластина. Для монтажа легких металлоконструкций потребуется электродрель с насадками, ножницы просечные, клепальщик. Для создания конструкции из пиломатериалов, для уменьшения трудоемкости работ, лучше было бы приобрести или взять в аренду мощный пневмо и электроинструмент. Дело в том, что монтаж вальмовой крыши предполагает большое количество деталей с торцами под углом и гвоздевого боя.

монтажные инструментыинструменты для монтажа крыши

Последовательность работ при монтаже вальмовой крыши

план раскладки стропил

Порядок монтажных работ при установке вальмовой и полувальмовой крыши мало чем отличается от общепринятой схемы. Как и для большинства конструкций, первым устанавливается мауэрлат, его укладывают на предварительно подготовленную основу, которая закладывается на заключительном этапе возведения несущих конструкций. Это может быть простой армопояс, который заливают в выстроенную опалубку в верхней части стены, с вмонтированными анкерными болтами. А может использоваться три – четыре последних ряда кладки, с установкой металлических стержней с резьбой, на языке строителей их называют шпильками. Длина выпуска должна быть равна высоте опорного бруса, плюс три – четыре сантиметра.

мауэрлат

После установки, выравнивания и закрепления мауэрлата по всему периметру дома, переходят к монтажу стропильной системы. Отличительной особенностью данной конструкции является наличие накосных, другое название диагональных стропил. Они располагаются по углам стропильной схемы крыши и принимают на себя основную нагрузку. Вся сложность состоит в том, что диагональные балки достаточно длинны, их размер зачастую превышают длину того бруса или досок, который предлагается производителями. Поэтому в процессе монтажа необходимо часть балок наращивать до требуемой длины.

Этап установки стропильной конструкции включает в себя сопутствующие операции, набивку контробрешетки, обрешетки, обустройство ендовых, обрамление печных труб и оконных проемов в крыше.

Параллельно с монтажом стропильной конструкции, укладывается пароизоляционная пленка, которая защищает утеплитель от попадания влаги изнутри дома. Она крепится к нижней стороне стропильной ноги. Затем укладывают утеплитель, чтобы полностью исключить проникновение холодного воздуха, его ширина должна превышать шаг между стропилами на 8 – 12 мм, тогда материал будет помещен в ячейки враспор с их полным заполнением. Если предполагается теплоизоляционный материал укладывать в несколько слоев, то стыки последующих пластов необходимо разнести во избежание появления мостиков холода.

Далее поверх утеплителя расстилают гидроизоляцию, она предотвращает появление в теплоизоляции конденсата. Конденсат может появляться при изменении температур во внешней среде. Вначале ее монтируют в зонах ендов, затем рулонную гидроизоляционную мембрану раскатывают перпендикулярно стропилам без какого – либо провиса, в направлении от нижней части ската к верхней. Материал укладывается с перехлестом 10 мм в продольном направлении и 15 мм – в поперечном, места стыков обязательно проклеиваются специальной лентой. Технология некоторых кровельных материалов предусматривает монтаж подкладочного ковра, он одновременно служит гидроизоляцией и слоем, сглаживающим неровности поверхности. Так же подкладочный ковер обеспечивает временную защиту в случае перерыва строительных работ.

подкладочный ковер

На следующем этапе переходят к монтажу карнизных и торцевых планок, их укладывают с перехлестом от 5 до 10 мм и прибивают кровельными гвоздями по зигзагообразной разметке с интервалом в 100 мм.

Затем монтируют обрешетку, в зависимости от кровельного покрытия она может быть сплошной и разряженной. Разряженная, устанавливается в любом случае, даже если вам требуется сплошная, просто отличается шаг и размер используемого пиломатериала. Нижний ряд обрешетки представляет собой полосу из сдвоенной доски 50 х 100, а гидроизоляцию выводят поверх досок.

схема обрешетки

Должное внимание в процессе монтажа кровельной системы необходимо уделить ендовам и участкам вывода труб. Они требуют тщательной гидроизоляции и полной герметичности.

Схема стропильной системы вальмовой крыши

Основная сложность и трудоемкость монтажа вальмовых крыш, заключается в изготовлении деталей для стропильной системы. Первое – это то, что часть элементов должна иметь определенный угол наклона и второе – длина диагональных стропил значительно больше, чем у стропил обычных кровель. Рациональным решением считается изготовления накосных стропил путем спаривания двух досок. Тем самым можно убить сразу не двух, а несколько зайцев. Во – первых, унифицирование закупочного материала, обычную доску, которая используется для укороченных и центральных стропильных ног, после спаривания можно применит и для диагональных. Во – вторых, без особых усилий и громоздкого бруса получаем деталь удвоенного сечения, способную выдержать необходимые нагрузки с запасом. И в – третьих, соединение досок позволит изготовить балку не типовых размеров, что значительно сократит расход пиломатериала.

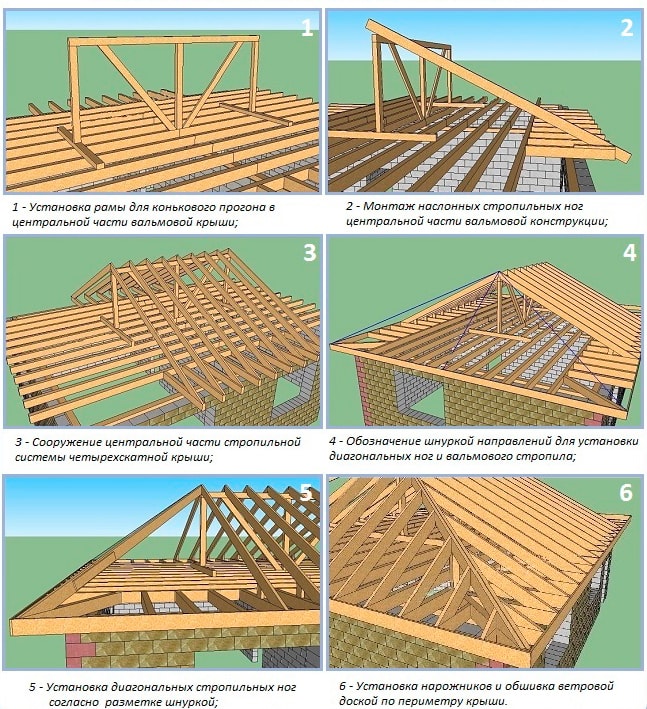

Существует два варианта последовательности монтажа стропильной конструкции. И в том и в другом, сначала выставляются стойки для установки конька, потом укладывается сам коньковый прогон. По первому варианту далее приступают к сборке диагональных (накосных) стропил и затем по общей схеме. По второму варианту (он считается наиболее простым), монтируют центральные стропила, а потом уже устанавливают накосные стропила. Центральными называют те стропильные ноги, которые совпадают с геометрическими высотами трапециевидного и треугольного скатов.

Короткие детали (нарожники) прибивают после того, как установлен и закреплен силовой каркас конструкции. Опоры или подкосы монтируются в тех точках, где на стропило будет действовать наибольшая нагрузка, ее месторасположение на хребте вальмы (рис.1) и на ребре ендовы (рис.2) будет отличаться.

хребет вальмы

Рис 1

ребро ендовы

Рис 2

упорная планка Для того чтобы не ослаблять несущую способность стропильных ног врубками, опирание на подкос можно выполнить с помощью упорной планки. По этой же причине установку нарожников производят посредством опорных (черепных) брусков, которые прибиваются по нижнему поясу стропил. К тому же порядок расположения коротышей должен быть выполнен с разбежкой для компенсации изгибающих моментов. Вообще, это достаточно сложный и трудоемкий узел, но при правильном его исполнении конструкция приобретает дополнительную жесткость.

Полувальмовые конструкции имеют укороченную высоту вальмы, причем усеченная часть ската может располагаться как в верхней части щипца, так и в нижней, визуально разделяя по этажам. В основном данный тип крыши используют в районах, со снежными зимами и сильными ветрами.
